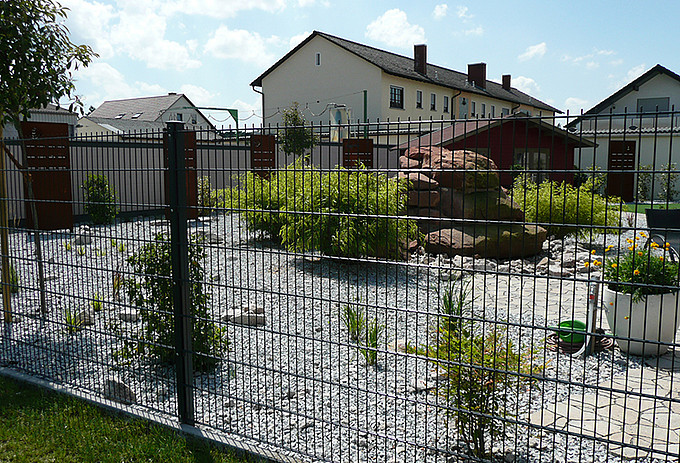

Doppelstabgitter STANDARD

Allgemein:

Der Gitterzaun STANDARD wurde speziell für hohe Sicherheitsanforderungen entwickelt. Er wird überall dort eingesetzt, wo herkömmliche Drahtzäune der mechanischen Beanspruchung nicht standhalten oder wo ein besonderes Sicherheitsbedürfnis besteht. Das gilt insbesondere an Sportanlagen, industriellen Anlagen, Maschinenschutz, Parkhausabtrennungen, aber auch für die Objektsicherung im Privatbereich.

Gitterelemente:

Bestehend aus stark punktgeschweißten Stahldrähten. Alle waagrechten Drähte sind doppelt gegenüberliegend angeordnet.
Senkrechte Drähte einseitig ab Zaunhöhe 1830 mm ca. 22 mm überstehend. Bis Zaunhöhe 1600 mm ohne Überstände.

Gitterhöhe:
630 – 2.430 mm, in Stufen von 200 mm.
Gitterlänge:
grundsätzlich 2.510 mm.
Standard-Maschenweite:
50/200 mm.
Sonder-Maschenweite:
25/200 mm oder 100/200 mm.
Waagrechte Drähte:
Ø 8 mm, doppelt gegenüberliegend.
Senkrechte Drähte:
Ø 6 mm, einseitig ca. 22 mm überstehend (ab Zaunhöhe 1830 mm)
Optional:
Gittermatten in abgewinkelter Form (Übersteigschutz).
Optional:
Gittermatten mit angespitzten Drahtüberständen.

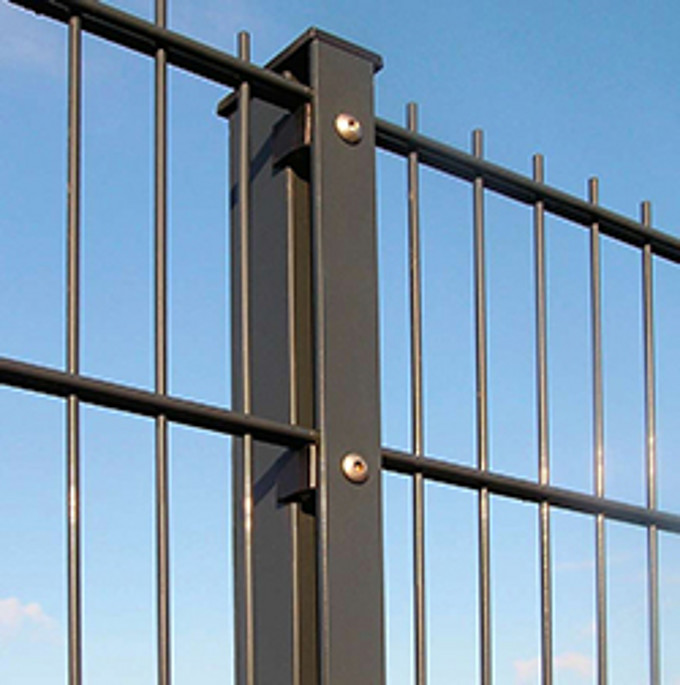

Pfosten:
Bestehend aus Rechteckstahlrohren mit werkseitig vormontierten Kunststoffhalterungen, die gleichzeitig als Montagehilfe für die Gitterelemente wie auch zur Geräuschdämmung des gesamten Zaunes dienen.
Pfostenprofil:
Rechteckstahlrohr 60/40 mm.
Geräuschdämmung:
durch vormontierte Kunststoffhalterungen.
Befestigung:
mit Abdeckleiste aus Flachstahl 40/5,0 mm, oder Profilschiene 40/9,0 mm.
Verschraubung:
Spezialschrauben aus Edelstahl M 8 mit Innensechskant 5,5 mm im Abstand von
ca. 200 mm.
Oberer Abschluss:
ALU - Abdeckkappe mit Überstand.
Optional:
Pfosten einseitig oder zweiseitig abgewinkelt. Auf Wunsch sind die Pfosten auch mit angeschweißter Bodenplatte oder mit Pfostenadapter (Dübelplatte) zum aufdübeln lieferbar.
(Auch für Tiefbordsteine ab 8 cm Breite !)

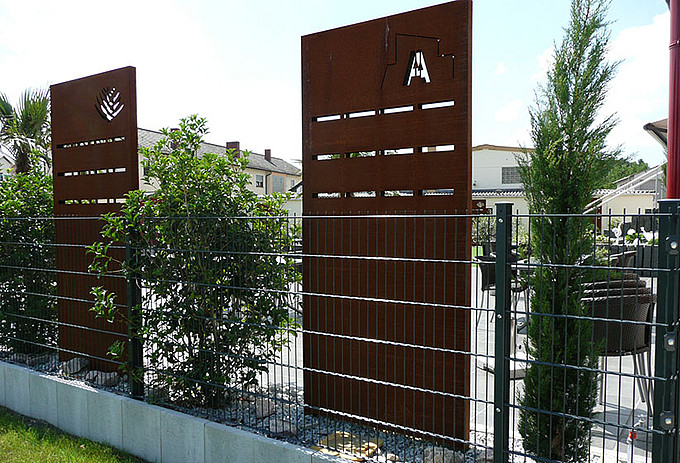

Doppelstabgitter MEDIUM

Allgemein:

Der Gitterzaun MEDIUM wird überall dort eingesetzt, wo die mechanische Beanspruchung nicht das Hauptargument darstellt und der Bauherr gegenüber Maschendrahtzäunen eine formschöne Optik und eine längere Lebensdauer wünscht. Das Zaunsystem MEDIUM schließt die Lücke der Einsatzgebiete zwischen Maschendrahtzäunen und herkömmlichen Stahlgitterzäunen.

Gitterelemente:

Bestehend aus stark punktgeschweißten Stahldrähten. Alle waagrechten Drähte sind doppelt gegenüberliegend angeordnet.
Senkrechte Drähte einseitig ca. 22 mm überstehend.
Gitterhöhe: 630 - 2.030 mm, in Stufen von 200 mm
Gitterlänge: grundsätzlich 2.510 mm
Standard-Maschenweite: 50/200 mm
Waagrechte Drähte: Ø 6 mm, doppelt gegenüberliegend.
Senkrechte Drähte: Ø 5 mm, einseitig ca. 22 mm überstehend ab Zaunhöhe 1830 mm. Bis Zaunhöhe 1600 mm ohne Überstände.
Pfosten: Bestehend aus Rechteckstahlrohren mit werkseitig vormontierten Kunststoffhalterungen, die gleichzeitig als Montagehilfe für die Gitterelemente wie auch zur Geräuschdämmung des gesamten Zaunes dienen.
Pfostenprofil: Rechteckstahlrohr 60/40 mm.
Geräuschdämmung: durch vormontierte Kunststoffhalterungen (3-5 Stück).

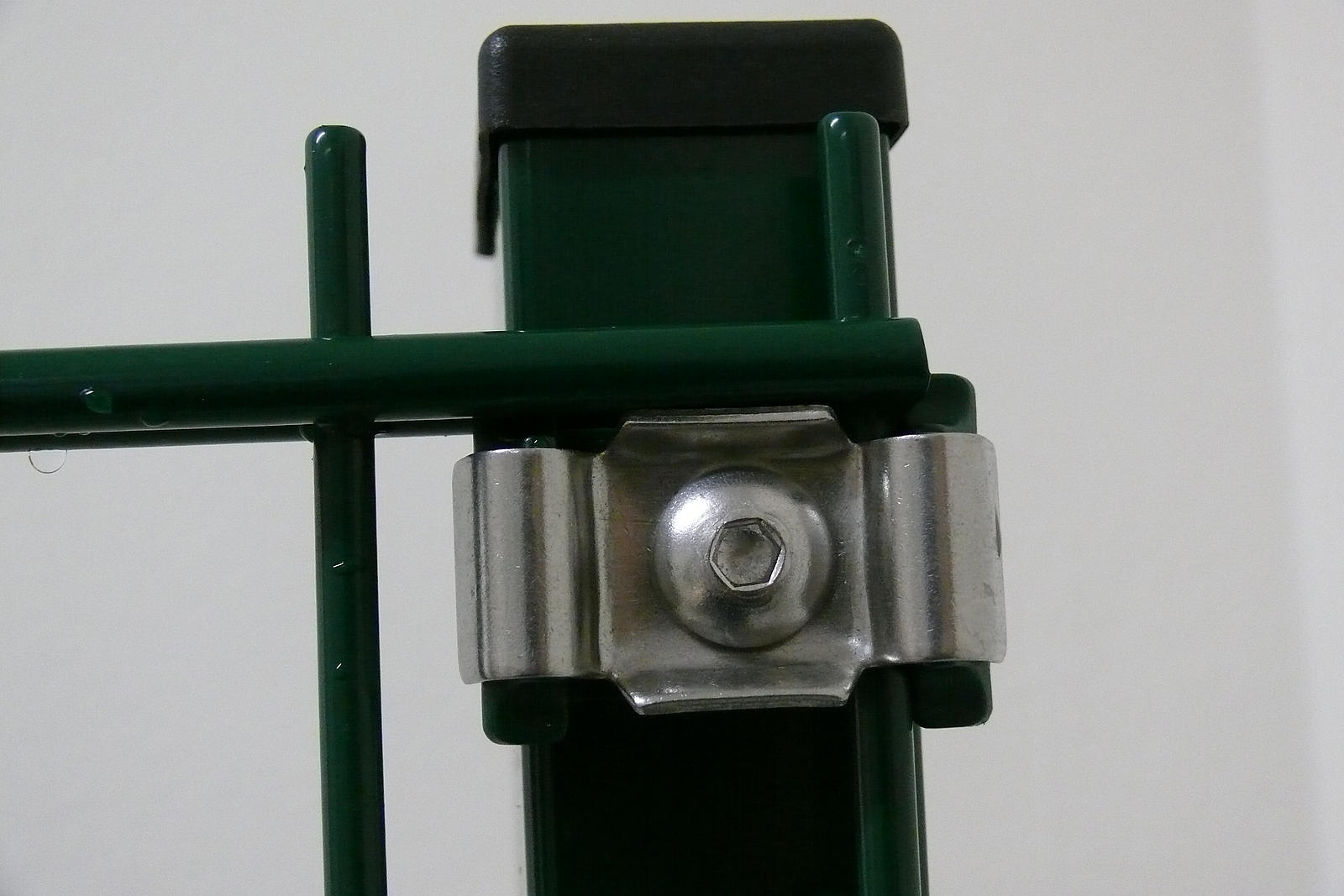

Befestigung: mit Klemmplatten aus Edelstahl.
Verschraubung: Spezialschrauben aus Edelstahl M 8 mit Innensechskant 5,5 mm.
Abschluss: PVC - Abdeckkappe (auf Wunsch auch mit ALU - Kappe)
Optional: Pfosten einseitig oder zweiseitig abgewinkelt. Auf Wunsch sind die Pfosten auch mit angeschweißter Bodenplatte oder mit Pfostenadapter (Dübelplatte) zum aufdübeln lieferbar.
(Auch für Tiefbordsteine ab 8 cm Breite !)

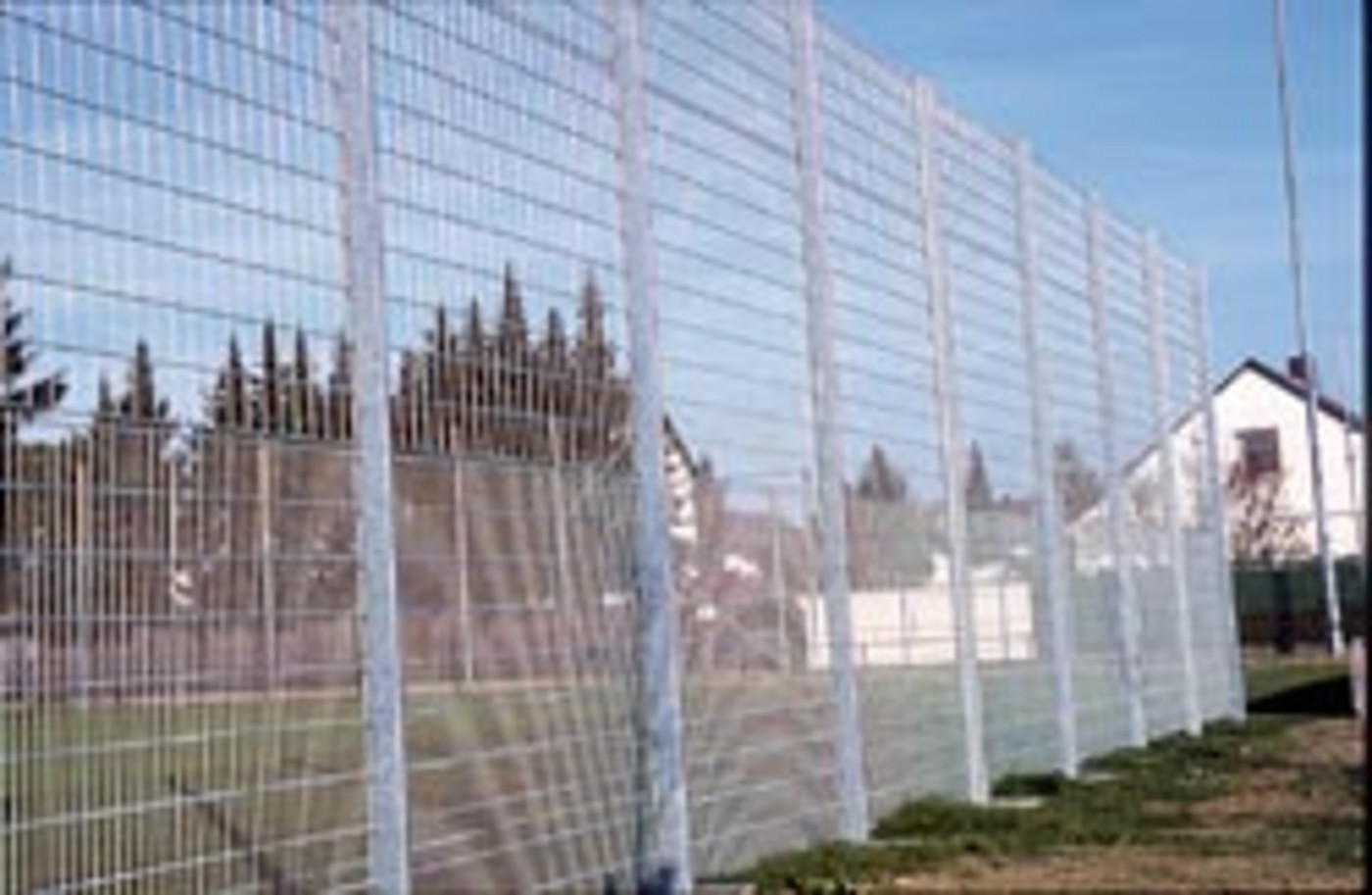

Ballfangzaun STANDARD

Allgemein:

Das Zaunsystem STANDARD ist auch als Ballfangzaun bis zu einer Höhe von 8,0 m lieferbar. Pfostenprofil: 80/40 bis 140/40 mm

Optimaler Korrosionsschutz:

Alle Stahlteile sind verzinkt. Darüber hinaus bieten wir optional hochwertige Pulverbeschichtungen in allen RAL-Tönen an. Die Pulverbeschichtung ist absolut lichtecht, festhaftend und abriebfest.
Durch die Kombination von Verzinkung und Pulverbeschichtung wird ein maximaler Korrosionsschutz erreicht.
Die Farbe bestimmen Sie: Auf Wunsch ist jeder RAL-Farbton lieferbar, z.B. für eine harmonische Optik zu Ihrem Haus und Grundstück.

Montage:

Die Pfosten werden in Einzelfundamente (Betongüte B 15) im Abstand (Achsmaß !) von 2.520 mm höhen-, lot- und fluchtgerecht versetzt. Die Gitter sind mit Inbusschraube Sw 5,5 mm und Abdeckleiste an den Pfosten zu montieren.
Eckausbildung: Eckausbildungen werden durch Einsatz von Eckpfosten oder durch Verwendung von Spezialeckverbindern hergestellt.

Das Zaunsystem STANDARD ist auch als Ballfangzaun bis zu einer Höhe von 8,0 m lieferbar.

Pfostenprofil: 80/40 bis 140/40 mm

Optimaler Korrosionsschutz:

Alle Stahlteile sind verzinkt. Darüber hinaus bieten wir optional hochwertige Pulverbeschichtungen in allen RAL-Tönen an. Die Pulverbeschichtung ist absolut lichtecht, festhaftend  und abriebfest. Durch die Kombination von Verzinkung und Pulverbeschichtung wird ein maximaler Korrosionsschutz erreicht.

Die Farbe bestimmen Sie:

Auf Wunsch ist jeder RAL-Farbton lieferbar, z.B. für eine harmonische Optik zu Ihrem Haus und Grundstück.

Montage:

Die Pfosten werden in Einzelfundamente (Betongüte B 15) im Abstand (Achsmaß !) von 2.520 mm höhen-, lot- und fluchtgerecht versetzt.
Die Gitter sind mit Inbusschraube Sw 5,5 mm und Abdeckleiste an den Pfosten zu montieren.

Eckausbildung:

Eckausbildungen werden durch Einsatz von Eckpfosten oder durch Verwendung von Spezialeckverbindern hergestellt.
